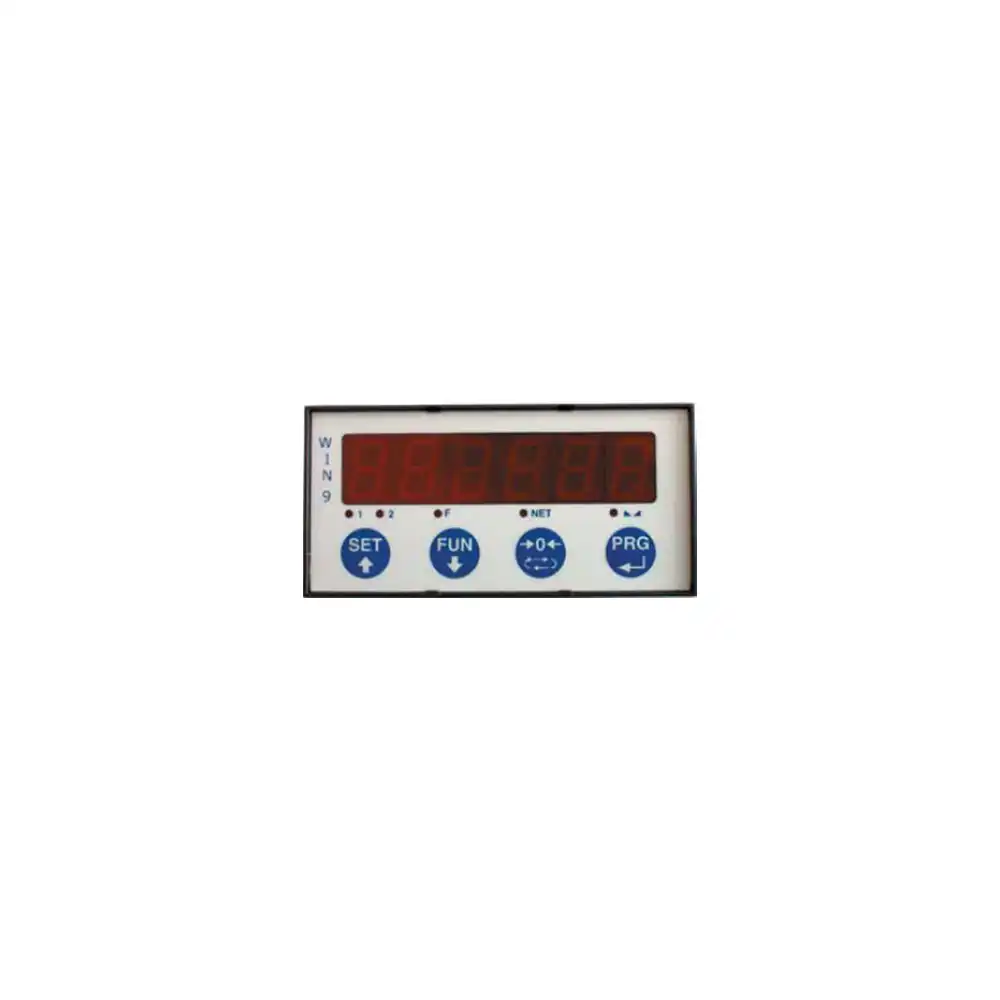

Indicatore di peso multifunzione WIN 9

Privacy

Portata

-

Divisione

-


Caratteristiche

Indicatore di peso WIN 9 Caratteristiche tecniche:• Alimentazione 24 Vcc ± 15 %• Assorbimento max 5 W• Isolamento Classe II• Categoria d’installazione Cat. II• Temperatura di funzionamento -10°C ∏ +40°C (umidità max 85% senza condensa)• Temperatura di stoccaggio -20°C ∏ +50°C• Display di peso numerico a 6 digit led rossi a 7 segmenti (h 14 mm)• 5 led indicatori da 3 mm• Tastiera 4 tasti meccanici• Dimensioni d’ingombro 96 mm x 48 mm x120 mm (lxhxp)• Montaggio ad incasso su pannello (dima di foratura 91x44 mm)• Materiale contenitore Noryl autoestinguente (UL 94 V1)• Grado di protezione frontale IP54• Connessioni morsettiere estraibili a vite passo 5.08.• Alimentazione celle di carico 5 Vcc / 90mA (max 6 celle da 350W in parallelo) protetta da cortocircuito.• Sensibilità d’ingresso 0.02 mV min.• Linearità < 0.01% del fondoscala• Deriva in temperatura < 0.001% del fondoscala / C°• Risoluzione interna 24 bit• Risoluzione peso visualizzato fino a 60.000 divisioni sulla portata utile• Campo di misura da -3.9 mV/V a +3.9 mV/V• Frequenza di acquisizione pes 6 Hz - 25 Hz• Filtro digitale selezionabile 0.1 Hz - 25 Hz• Numero decimali peso da 0 a 3 cifre decimali• Taratura di zero e fondo scala automatica (teorica) o eseguibile da tastiera.• Uscite logiche 2 optoisolate (contatto pulito) max 24Vdc / 60 mA cad.• Ingressi logici 2 optoisolati a 24 Vcc PNP (alimentazione esterna)• Porta seriale (n° 2) Rs232c / Rs422 / Rs485 half duplex.- Lunghezza massima cavo 15m (Rs232c) e 1000m (Rs422 e Rs485)- Protocolli seriali ASCII, Modbus- Baud rate 2400, 9600, 19200, 38400, 115000 selezionabile• Memoria codice programma 128 Kbytes FLASH riprogrammabile on board da RS232• Memoria dati 4 Kbytes• Uscita Analogica opzionale Tensione: 0÷10 V / 0÷5 V- Corrente: 0÷20 mA / 4÷20 mA- Risoluzione 16 bits- Taratura digitale da tastiera- Impedenze Tensione: minimo 10KW Corrente: max 300W- Linearità < 0.012 % del fondoscala- Deriva in temperatura < 0.001% del fondoscala / °C• Conformità alle Normative EN50081-1, EN50082-2, EN61010-1

Accessories not found

Schede tecniche

Manuali d'uso

Effettua l'accesso per scaricare

Modelli

Nome Codice
Indicatore di peso multifunzione WIN 9 VW09
